Thang máy thủy lực nào phù hợp với xưởng của bạn?

Thang máy thủy lực các hệ thống tận dụng nguyên lý năng lượng chất lỏng để đạt được chuyển động thẳng đứng có kiểm soát với khả năng nhân lực cao. Bài kiểm tra kỹ thuật này bao gồm các nguyên tắc cơ bản về kỹ thuật, cấu hình dành riêng cho ứng dụng và tiêu chuẩn chất lượng sản xuất cần thiết cho hoạt động mua sắm B2B trong lĩnh vực ô tô, công nghiệp và hậu cần.

Nguyên tắc cơ bản về kỹ thuật năng lượng chất lỏng

Nguyên lý Pascal trong Cơ chế nâng

Hệ thống thủy lực hoạt động dựa trên việc truyền áp suất thông qua chất lỏng bị giới hạn. Nhân lực bằng tỷ lệ diện tích piston, cho phép các bộ truyền động nhỏ gọn tạo ra khả năng nâng đáng kể. Áp suất hệ thống thường dao động trong khoảng 15-25 MPa (2.200-3.600 psi) cho các ứng dụng công nghiệp.

Hệ thống thủy lực và cơ khí:

Kiến trúc mạch thủy lực

Thang máy hiện đại sử dụng hệ thống cảm biến tải trung tâm khép kín để tiết kiệm năng lượng. Bơm piston có thể tích thay đổi điều chỉnh lưu lượng theo nhu cầu, giảm sinh nhiệt và tiêu thụ điện năng từ 30-40% so với các hệ thống có thể tích không đổi.

Thang máy thủy lực cho tiệm sửa chữa ô tô

Thang máy thủy lực cho xưởng sửa chữa ô tô các ứng dụng yêu cầu cấu hình cụ thể dựa trên cách bố trí khoang dịch vụ và yêu cầu về lưu lượng phương tiện. Lựa chọn bài đăng xác định khả năng tiếp cận và hiệu quả công việc.

Kỹ thuật hai bài so với bốn bài

Thiết kế hai trụ sử dụng cánh tay đòn có thể điều chỉnh để tiếp cận không cần bánh xe, yêu cầu định vị trọng tâm chính xác của xe. Cấu hình bốn trụ hỗ trợ vận hành bằng lái với đường băng tích hợp, cho phép dịch vụ căn chỉnh bánh xe.

Thông số kỹ thuật nâng ô tô:

Phân tích phân phối tải

Định vị xe ảnh hưởng đến tải cột. Cấu hình cánh tay không đối xứng định vị xe về phía sau 30%, cải thiện khoảng sáng cửa nhưng yêu cầu xác minh rằng không vượt quá 85% công suất định mức ở bất kỳ vị trí nào.

Thang máy thủy lực di động cho nhà để xe

Thang máy thủy lực di động cho gara các ứng dụng giải quyết các hạn chế về không gian và tính linh hoạt của nhiều phương tiện. Kỹ thuật di động phải cân bằng khả năng vận chuyển với sự ổn định khi chịu tải.

Thiết kế hệ thống di động

Các thiết bị di động sử dụng bánh xe tích hợp (đường kính 200mm, bánh xe polyurethane, mức tải trọng động 500kg) với bộ ổn định thả xuống cơ học. Việc rút bánh xe và triển khai kích phải diễn ra tuần tự để tránh mất ổn định.

Thông số kỹ thuật nâng di động:

Giao thức xác minh độ ổn định

Thang máy di động yêu cầu thử nghiệm lật đổ theo ANSI/ALI ALCTV-2017. Biên độ ổn định yêu cầu thiết bị chống lại mômen lật khi được tải tới 150% công suất với bệ được mở rộng hoàn toàn và tập trung ở mép bệ.

Bàn nâng thủy lực cho kho

Bàn nâng thủy lực cho nhà kho việc lắp đặt tối ưu hóa việc xử lý vật liệu tiện lợi, giảm nguy cơ chấn thương cho người lao động đồng thời tăng hiệu quả thông lượng. Phạm vi di chuyển dọc và kích thước nền tảng xác định sự phù hợp của ứng dụng.

Tối ưu hóa xử lý vật liệu

Bàn nâng loại bỏ chấn thương do uốn cong và nâng bằng cách định vị tải ở độ cao làm việc tối ưu (thường là 750-950mm đối với hoạt động đứng, 650-750mm đối với công việc ngồi). Việc tích hợp với hệ thống băng tải yêu cầu kết hợp độ cao chính xác (±5 mm).

Dòng thiết bị hậu cần thông minh của chúng tôi đáp ứng những yêu cầu này và được sử dụng rộng rãi trong lĩnh vực hậu cần công nghiệp và thương mại. Cấu hình nền tảng phù hợp với kích thước pallet tiêu chuẩn (1.200 × 1.000mm) với phạm vi tải trọng 2.000-4.000kg.

Cân nhắc chu kỳ nhiệm vụ

Ứng dụng kho bãi đòi hỏi độ bền chu kỳ cao. Nhiệm vụ tiêu chuẩn (8 chu kỳ/giờ) sử dụng xi lanh tác động đơn với trọng lực giảm dần. Các ứng dụng công suất cao (20 chu kỳ/giờ) yêu cầu xi lanh tác động kép có bộ làm mát dầu và giảm tốc được cấp điện để quản lý tải nhiệt.

Nhà sản xuất thang máy thủy lực hạng nặng

Chọn một nhà sản xuất thang máy thủy lực hạng nặng yêu cầu xác minh năng lực kỹ thuật kết cấu, trình độ hàn và hệ thống quản lý chất lượng. Cấu trúc chịu lực đòi hỏi tiêu chuẩn chế tạo nghiêm ngặt.

Kỹ thuật kết cấu thép

Sàn hạng nặng (công suất 5.000kg) sử dụng thép kết cấu Q345B (cường độ chảy 345 MPa) với kết cấu dạng hộp. Quy trình hàn tuân theo AWS D1.1 hoặc EN ISO 15614-1 với kiểm tra siêu âm 100% các mối nối quan trọng.

Chiết Giang Wizplus Smart Equipment Ltd. được thành lập vào năm 2021 và tọa lạc tại Khu phát triển kinh tế và công nghệ cấp tỉnh thuộc huyện Đức Thanh, thành phố Hồ Châu, tỉnh Chiết Giang, Trung Quốc. Công ty có diện tích 40.000 mét vuông, bao gồm một nhà máy rộng 20.000 mét vuông. Nhà xưởng kết cấu thép của chúng tôi cao 20m, nhà xưởng kết cấu bê tông cao 11m, được trang bị cần cẩu 50 tấn và 16 tấn, được thiết kế đặc biệt để sản xuất các bộ phận kết cấu kim loại lớn đồng thời phù hợp để sản xuất các bộ phận kết cấu kim loại có kích thước khác nhau.

Thông số kỹ thuật sản xuất hạng nặng:

Chuyên môn thiết kế và sản xuất

Chúng tôi có một đội ngũ thiết kế và sản xuất giàu kinh nghiệm với các chuyên gia đã cống hiến cho ngành trong nhiều thập kỷ. Đây là một công ty sản xuất thiết bị tích hợp R&D, thiết kế và sản xuất. Tính toán kết cấu tuân theo tiêu chuẩn FEM 1.001 và EN 1993 (Eurocode 3), với phân tích phần tử hữu hạn xác nhận nồng độ ứng suất tại các mối nối quan trọng.

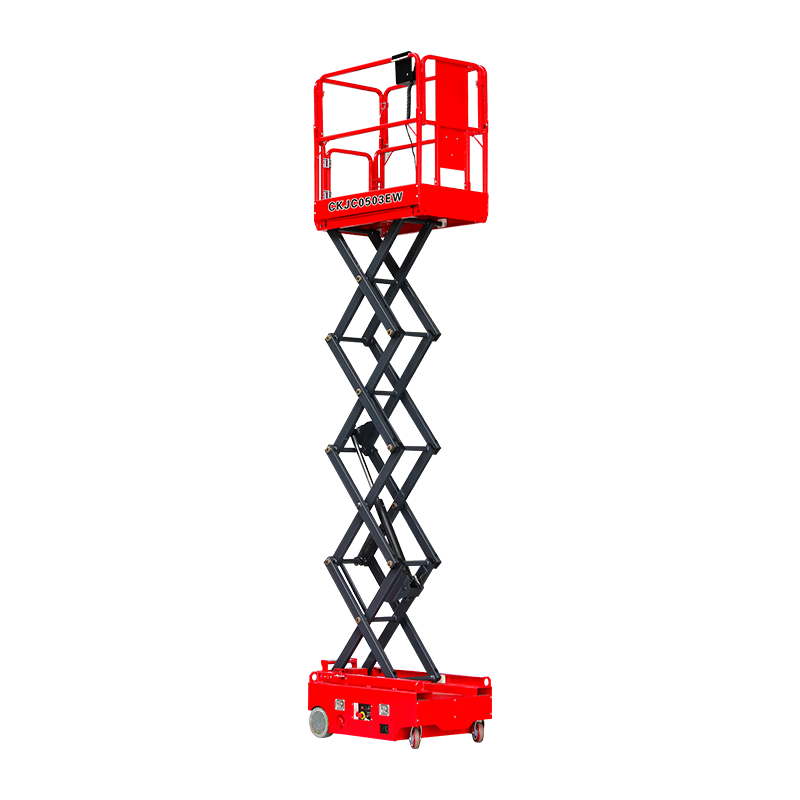

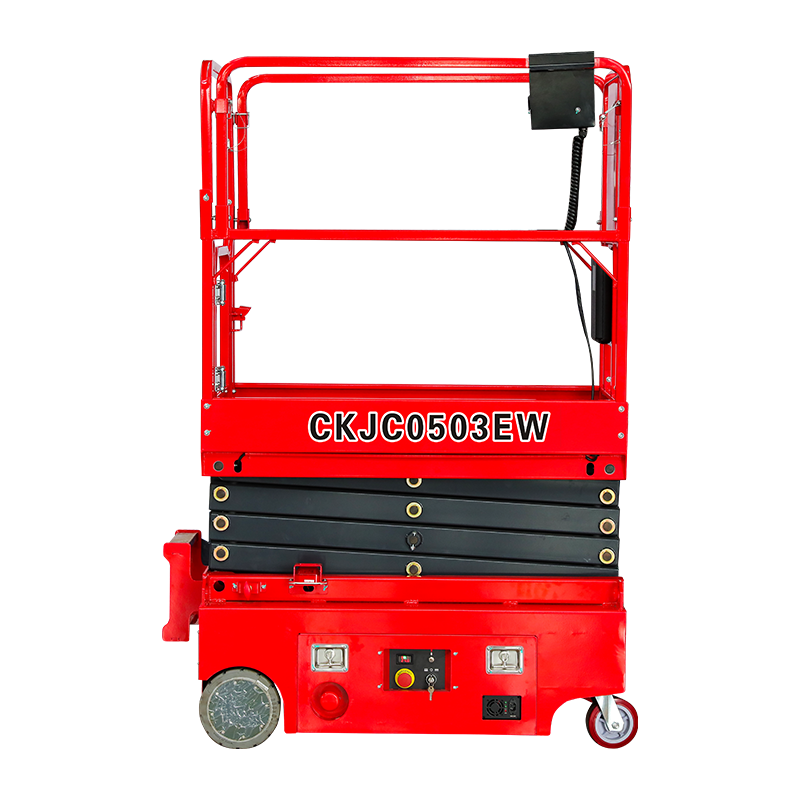

Thang máy cắt kéo thủy lực dùng trong công nghiệp

Xe nâng cắt kéo thủy lực dùng trong công nghiệp sử dụng cơ chế hình bình hành liên kết để đạt được chuyển động thẳng đứng với độ ổn định cao. Hình học cắt kéo xác định tỷ lệ nâng và yêu cầu về lực.

Cơ chế cắt kéo Động học

Thang máy cắt kéo sử dụng nhiều cánh tay cần tiếp điện được liên kết. Ưu điểm cơ học thay đổi khi mở rộng: vị trí rút lại yêu cầu lực tối đa (lợi thế cơ học thấp), trong khi vị trí mở rộng hoạt động ở áp suất giảm (lợi thế cơ học cao).

Phân tích cấu hình cắt kéo:

Tích hợp nền tảng làm việc trên không

Sản phẩm của công ty chúng tôi bao gồm một loạt thiết bị công nghệ cao chuyên nghiệp, như bệ làm việc trên không, hậu cần thông minh và nông nghiệp thông minh, được sử dụng rộng rãi trong nhiều lĩnh vực như xây dựng, hậu cần công nghiệp và thương mại, nông nghiệp. Xe nâng cắt kéo dành cho công việc trên không có kết hợp lan can (chiều cao 1.100mm), ván chân (150mm) và hệ thống hạ khẩn cấp. Cân bằng nền tảng duy trì độ nghiêng ±1,5° trên toàn bộ phần mở rộng.

Năng lực sản xuất nâng cao

Thiết bị sản xuất và độ chính xác

Chất lượng sản xuất phụ thuộc vào khả năng của thiết bị và kiểm soát quy trình. Cắt laser công suất cao đảm bảo chất lượng cạnh cho các cụm hàn, trong khi hàn bằng robot duy trì tính nhất quán giữa các lô sản xuất.

Công ty được trang bị nhiều cơ sở sản xuất cao cấp, bao gồm máy cắt laser công suất cao 12000W, máy cắt ống laser hoàn toàn tự động 4000W, máy uốn CNC 300 tấn, máy uốn ống thông minh CNC hoàn toàn, dây chuyền lắp ráp robot hàn, máy tiện CNC, dây chuyền lắp ráp sơn thông minh quy mô lớn với khả năng phun sơn, phun nhựa và điện di trên các thiết bị lớn, cũng như một thiết bị kiểm tra tăng cường và trung tâm thử nghiệm cho nhiều sản phẩm và phụ kiện khác nhau.

Thông số quy trình sản xuất:

Cơ sở hạ tầng kiểm tra và xác nhận

Thiết bị kiểm tra tăng cường và trung tâm thử nghiệm của chúng tôi xác nhận hiệu suất của sản phẩm thông qua kiểm tra tải trọng tĩnh (công suất định mức 125%), chu trình động (10.000 chu kỳ) và tiếp xúc với môi trường (phun muối, luân chuyển nhiệt độ).

Sự hiện diện và hỗ trợ trên thị trường toàn cầu

Phân phối và dịch vụ quốc tế

Thị trường xuất khẩu yêu cầu phải tuân thủ các tiêu chuẩn khu vực (dấu CE cho Châu Âu, ANSI cho Bắc Mỹ, AS cho Úc). Gói tài liệu bao gồm tính toán kết cấu, quy trình hàn và chứng nhận vật liệu.

Sản phẩm của công ty được xuất khẩu sang nhiều quốc gia và khu vực như Châu Âu, Châu Mỹ, Trung Đông và Đông Nam Á và luôn nhận được sự công nhận từ khách hàng quốc tế. Đồng thời, công ty tích cực phát triển thị trường trong nước, có hàng trăm nhà phân phối, mạng lưới dịch vụ bán hàng và hậu mãi hoàn chỉnh.

Hỗ trợ kỹ thuật sau bán hàng

Mạng lưới dịch vụ toàn diện cung cấp phụ tùng sẵn có (cam kết 10 năm cho các bộ phận quan trọng), tài liệu kỹ thuật và hỗ trợ dịch vụ tại hiện trường. Khả năng chẩn đoán từ xa cho phép khắc phục sự cố thông qua hệ thống giám sát thủy lực hỗ trợ IoT.

Công ty luôn tuân thủ các khái niệm cốt lõi về tính chuyên nghiệp, đổi mới, tính toàn vẹn và hiệu quả, tích cực đáp ứng các khái niệm phát triển mới như xanh và ít carbon, nhấn mạnh vào các khái niệm thiết kế sản phẩm về điện khí hóa, xanh hóa và thông minh, đồng thời cải thiện toàn diện chất lượng sản phẩm của công ty. Chúng tôi chân thành chào đón người dùng và bạn bè trong và ngoài nước đến thăm công ty để liên lạc và hợp tác. Hãy thúc đẩy sự phát triển cấp cao của ngành công nghiệp trên không và cùng nhau tạo ra một tương lai tốt đẹp hơn.

Câu hỏi thường gặp

Khả năng chịu tải được xác minh như thế nào và những yếu tố an toàn nào áp dụng cho thiết kế thang máy thủy lực?

Công suất định mức được xác định thông qua thử nghiệm tĩnh ở mức 125% tải định mức (theo EN 1494 hoặc ASME B30.1), sau đó là thử nghiệm động ở mức tải định mức 110% trong toàn bộ chu kỳ di chuyển. Thiết kế kết cấu tích hợp hệ số an toàn 2,0 cho cấu kiện thép (cơ sở cường độ chảy) và 3,0 cho xi lanh thủy lực (cơ sở áp suất nổ). Nhà sản xuất thang máy thủy lực hạng nặng chứng nhận yêu cầu sự chứng kiến của bên thứ ba về các thử nghiệm này. Trung tâm kiểm nghiệm của chúng tôi tiến hành kiểm tra áp suất 100% của xi lanh ở áp suất làm việc 1,5 lần trước khi lắp ráp.

Những thông số kỹ thuật chất lỏng thủy lực nào được yêu cầu và tần suất bảo trì nên được thực hiện như thế nào?

Các ứng dụng tiêu chuẩn sử dụng dầu thủy lực ISO VG 46 với chỉ số độ nhớt >95. Môi trường nhiệt độ thấp (-20°C) yêu cầu VG 32, trong khi các hoạt động ở nhiệt độ cao (môi trường >60°C) được hưởng lợi từ VG 68. Việc phân tích chất lỏng nên diễn ra sau mỗi 2.000 giờ hoạt động hoặc hàng năm, kiểm tra độ nhiễm bẩn hạt (ISO 4406 18/16/13 tối đa), hàm lượng nước (<0,1%) và quá trình oxy hóa (trị số axit <0,5 mg KOH/g). Các bộ phận lọc cần được thay thế sau 500 giờ hoặc khi chênh lệch áp suất vượt quá 0,5 bar.

Xe nâng cắt kéo thủy lực có thể được tùy chỉnh cho các ứng dụng công nghiệp chuyên dụng không?

Vâng, Xe nâng cắt kéo thủy lực dùng trong công nghiệp tùy chỉnh bao gồm kích thước bệ (lên tới 6m × 3m), tăng công suất (lên tới 20.000kg), lớp phủ chuyên dụng (thép không gỉ để chế biến thực phẩm, chống cháy nổ cho khu vực nguy hiểm) và các tính năng tích hợp (băng tải con lăn, bàn xoay, chức năng nghiêng). Bàn nâng tùy chỉnh để tự động hóa kho có thể bao gồm định vị tự động (độ chính xác ± 2 mm) và tích hợp với WCS (Hệ thống kiểm soát kho). Thời gian thực hiện phát triển cho các thiết kế tùy chỉnh là 8-12 tuần sau khi thiết kế được phê duyệt.

Những yêu cầu về nền móng bê tông nào áp dụng cho việc lắp đặt thang máy thủy lực cố định?

Hai bài Thang máy thủy lực cho xưởng sửa chữa ô tô lắp đặt yêu cầu độ dày bê tông tối thiểu 200mm ở cường độ nén 3000 psi (20,7 MPa), với cốt thép 1%. Thang máy bốn trụ có thể sử dụng cấu hình gắn trên bề mặt với tải trọng sàn thích hợp (bê tông tối thiểu 150mm). Khả năng chịu lực của đất phải trên 150 kPa; điều kiện đất kém đòi hỏi phải có móng được thiết kế. Bu lông neo (M16-M24, cấp 8.8) yêu cầu lắp đặt epoxy với độ sâu nhúng tối thiểu 100mm. Xác minh sau khi lắp đặt bao gồm thử nghiệm kéo ở mức 50% tải trọng của bu lông.

Làm thế nào để thang máy thủy lực di động duy trì sự ổn định mà không cần neo cố định?

Thang máy thủy lực di động cho gara độ ổn định phụ thuộc vào thiết kế trọng tâm thấp và kích thước đế mở rộng. Kích ổn định (vít hoặc thủy lực) truyền tải trực tiếp xuống sàn, bỏ qua bánh xe trong quá trình nâng. Tính toán ổn định đảm bảo mô men lật (tải trọng × khoảng cách ngang từ tâm) duy trì dưới 75% mômen cản (trọng lượng đơn vị × bán kính cơ sở). Hệ thống khóa liên động ngăn chặn hoạt động của thang máy trừ khi tất cả các bộ ổn định được triển khai đầy đủ và được xác nhận thông qua các công tắc giới hạn. Tải trọng sàn không được vượt quá 3,5 MPa để tránh làm nát bê tông.

Tài liệu tham khảo

• Viện Tiêu chuẩn Quốc gia Hoa Kỳ. (2019). ANSI/ALI ALCTV-2017 Tiêu chuẩn quốc gia Hoa Kỳ về thang máy ô tô—Yêu cầu an toàn khi xây dựng, thử nghiệm và xác nhận . Chicago, IL: Viện nâng ô tô.
• Ủy ban Tiêu chuẩn hóa Châu Âu. (2020). EN 1494:2000 A1:2008 Kích di động hoặc di động và thiết bị nâng liên quan . Bruxelles: CEN.
• Hiệp hội kỹ sư cơ khí Hoa Kỳ. (2018). ASME B30.1-2018 Kích, Con lăn công nghiệp, Bánh xe hơi và Giàn thủy lực . New York: ASME.
• Tổ chức Tiêu chuẩn hóa Quốc tế. (2015). ISO 4413:2010 Năng lượng chất lỏng thủy lực – Quy tắc chung và yêu cầu an toàn đối với hệ thống và các bộ phận của chúng . Genève: ISO.
• Ủy ban Tiêu chuẩn hóa Châu Âu. (2005). EN 1993-1-1:2005 Eurocode 3: Thiết kế kết cấu thép—Phần 1-1: Các quy tắc và quy định chung cho tòa nhà . Bruxelles: CEN.
• Deutsche Gesetzliche Unfallversicherung. (2023). Thông tin DGUV 208-008: Thang máy thủy lực—Kiểm tra và thử nghiệm . Berlin: DGUV.
